Catia 사용법 요령: 언어, 단위, Product 와 Part



CATIA 사용 요령: Language Install



CATIA를 사용하여 본격적인 Part Design 시작 전에 언어를 우선저그로 설정하자. 현재 한국어로 설정하여 흔히 사용하기도 하지만 때로는 영어 tutorial을 보고 연습할 경우 언어를 영어로 설정하는 것이 훨씬 편리한 경우도 있다. 아래는 이미 영어로 설정된 경우의 Tab 들을 나타낸다. 이들을 한국어로 바꿀 경우 탭이 한글로 바뀌지만 Elfini FEA 인 Generative Structural Analysis 를 사용하는 경우 상당 부분 영어로 되어 있어 큰 의미가 없을 수도 있다.

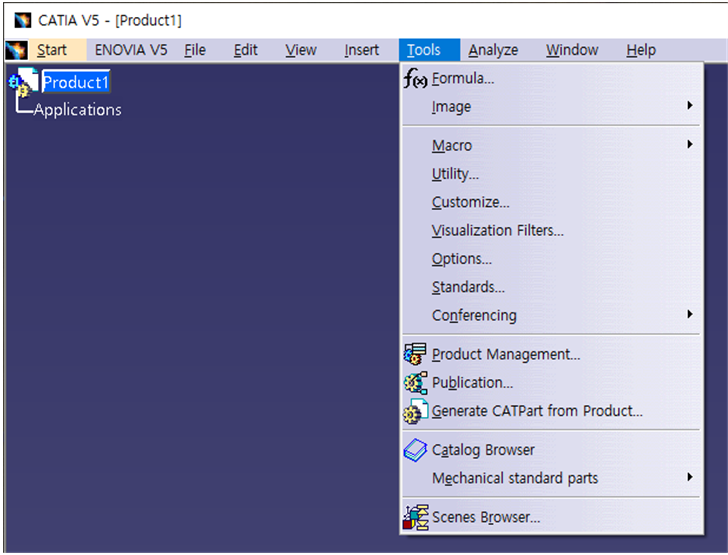

아래는 영어로 설정된 경우이다.



영어에서 한국어로 변환할 경우 Tool 의 Customize를 클릭하여 사용하자. Warning 은 일단 CATIA를 껏다가 다시 시작해야 언어가 바뀐다는 뜻이다.

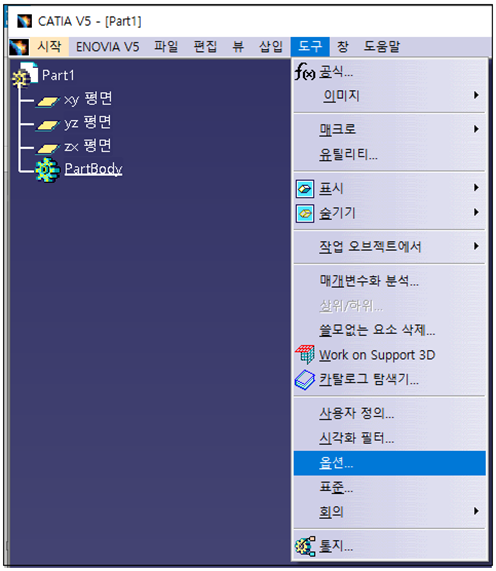

아래의 화면은 한국어 설정 화면이다. Customize 는 사용자 정의로 변역된다.



CATIA 사용 요령: Product 와 Part 의 차이점



CATIA를 open하면 화면 Tree 에 Product1 이 나타난다. Product1 이란 첫 번째 조립 제품을 뜻한다. 즉 개개의 부품 즉 단품을 Part 라 하면 이는 크기, 부피, 질량과 같은 물리적 특성 부여가 가능한 Solid 로 표현한다. 그 밖에도 보다 정교한 3차원 모델을 얻기 위해서는 솔리드가 아닌 Wireframe 과 Surface 모델을 구성해야 하며, 필요시 솔리드로 변환도 가능하다.



개별 Part Design 작업이 완료되면 하나의 완성된 기계장치를 구성하기 위해서 개별 Part 들을 불러와 Product 화면에서 조립해 Assembly를 구성해야 한다.



CATIA 요령: 단위 체계 설정



Part Design 솔리드 연습문제들이 MKS 단위가 아닌 lb inch 를 사용하는 미국 예제가 많다. Part 시작 단계에서 미리 단위를 설정해야 한다. 특히 길이와 중량 단위 체계이다. 길이로서는 feet 단위보다는 inch 단위를 설정해야 하며 무게 단위로는 파운드 즉 lb 단위를 설정해야 한다. 특히 FEA 해석을 염두에 둔 경우 Young;s Modulus 단위는 psi 이며 Poission Ratio 는 무차원수이므로 관련이 없고, 밀도의 경우 lb_in3 으로 설정한다.

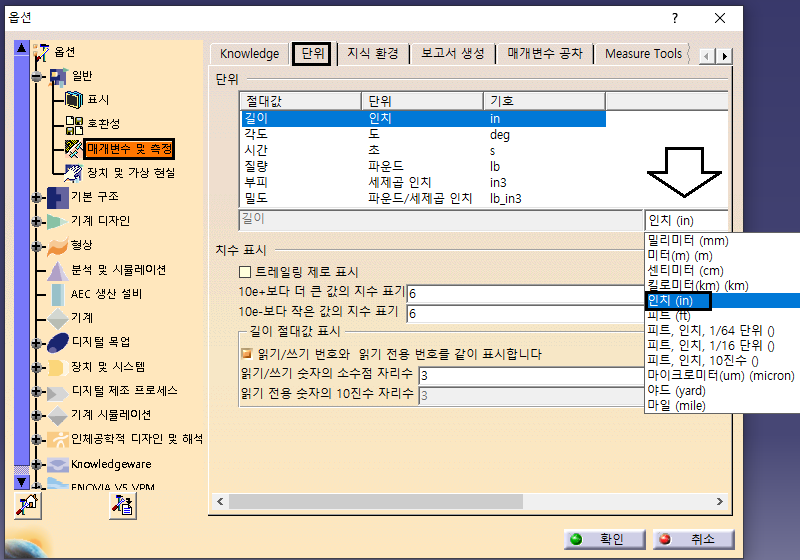

단위 체계 변환 설정을 위해 탭의 도구에서 옵션을 선택 클릭하자. 매개변수 및 측정에서 탭의 단위를 선택한다. 길이의 메뉴 중 인치(in)를 선택한다. 여기서 필요한 단위를 모두 찾아 설정 작업을 한다. 특히 보의 강도 설계 후 단면 관성모멘트 계산의 경우 CATIA의 분석 기능을 사용하면 자동으로 계산 결과를 보여준다.
